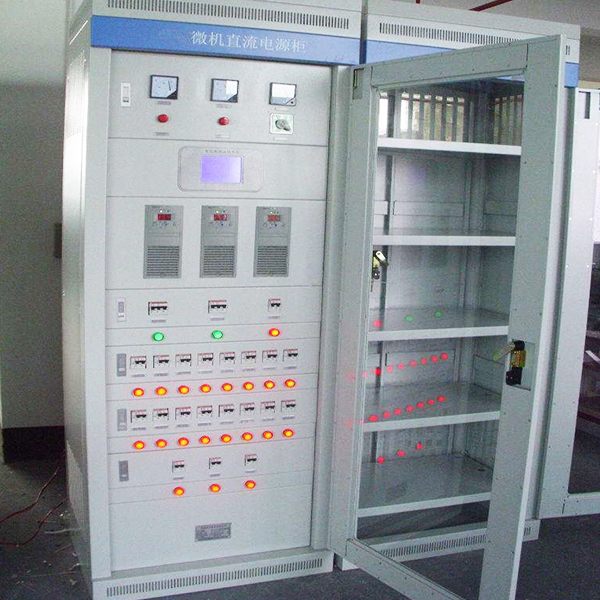

直流屏

型号：GZ-ZLP系列

　　概述
　　GZ-ZLP微机控制型直流屏系列，适用于不同电压等级的变电站、发电站、工矿企业、电气化铁路以及高层建筑等领域，可作为高压开关、继电保护、自动装置的操作电源的控制电源，系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量检测模块、降压模块等构成，具有技术先进、配置合理、测控智能化、操作简单等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，是无人值守的理想直流电源设备。
　　功能特点
　　1.两路交流输入自动切换，使得系统正常运行；
　　2.超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的环境；
　　3.采用高频开关电源技术，模块化设计，N+1热备份，可行性高；
　　4.整流模块采用带电热插拔，在线维护，方便快捷；
　　5.充电模块采用国际*新款开关技术，转换效率高，电磁干扰小；
　　6.硬件低差自主均流技术，模块间输出电流不平衡度典型值±3%；
　　7.监控可选液晶屏、触摸屏、彩色触摸屏，大屏幕图文显示，界面友好丰富，操作简单方便；
　　8.监控实行对系统运行实施整体检测和控制，可进行系统设置、信息查询，也可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
　　9.监控可自动对蓄电池电压、充放电电流及电池温度补偿良好管理，具有过压、过温告警及故障告警，使得蓄电池工作在*佳状态，延长蓄电池的使用寿命；
　　10.具备手动、自动调节功能及支路绝缘监测功能；
　　11.可行的防雷和高度的绝缘防护措施，使得系统和人身安全；
　　12.提供RS232、RS485两种通讯接口，和RTU、CDTMODBUS 三种通讯规格选择；
　　13.备有扩展接口接入外部其他设备。
　　工作原理
　　两路市电经过自动切换输入一路变流，给整流模块供电。整流模块将输入的交流AC转换直流DC，给蓄电池充电，同时给合闸母线（合母）负载供电。另外合闸母线通过降压模块后给控制母线（控母）负载供电。系统中运行的各种功能模块受主监控和后台监控及远程监控的控制，监控可实时显示运行信息，查询信息和操控系统。
　　订货须知：请注明型号、屏体尺寸、颜色;
　　配套的蓄电池容量、数量;
　　如有特殊要求，可按要求进行设计、加工
