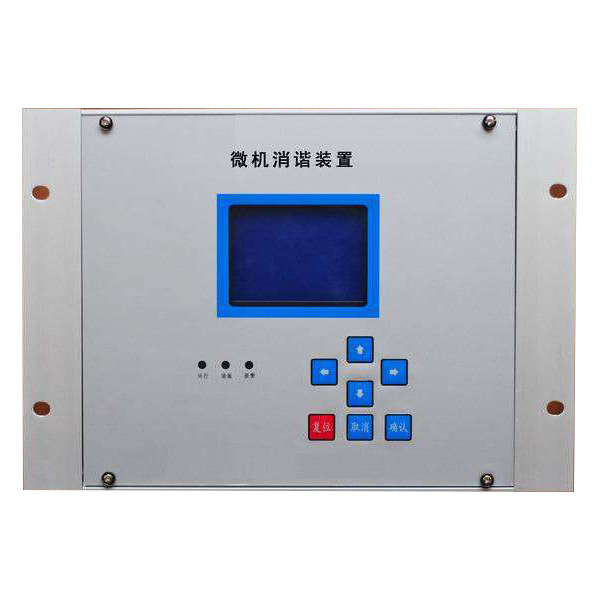

消谐装置
型号：GZ-RXX
电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，GZ-RXX系列微机消谐装置是公司研制开发的一种消谐装置。本装置利用高性能单片机作为检测、控制的核心元件。具有运算速度快，性能稳定，抗干扰能力强等优点。使用固态继电器，动作可行，不易损坏，解决了使用电阻在大电流时易损坏的缺点。系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。
本装置采用高性能的单片微机作为核心元件，对PT开口三角电压（即零序电压）进行遁环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（固态继电器）处于阻断状态，对系统运行不产生影响。当PT开口电压大于30V时，系统出现故障。消谐装置开始对此信号进行数据采集，通过电路对信号进行数字测量、滤波、放大等数字信号处理技术，然后对检测到的数据进行分析、计算，得出故障类型。如果当前是铁磁谐振，系统立即启动消谐电路，使固态继电器导通，让铁磁谐振在阻尼作用下迅速消失。此时，CPU系统进行记录、存贮，并自动报警、显示谐振信息（时间、频率、电压值）。如果电路是过电压或单相接地故障，微机系统检测后，分别给出显示和报警，并记录、存贮有关故障信息。CPU系统处理完之后，返回起始状态，并继续检测电路中的状态。
|
环境温度 |
-20 ～+60℃ |
|
环境湿度 |
不大于85% |
|
海拔高度 |
不超过3500米 |
|
大气条件 |
大气中无严重影响装置外壳绝缘的污秽及侵蚀性、爆炸性介质 |
|
可消谐振 |
17Hz（1/3分频），25Hz（1/2分频），50Hz（工频），150Hz（3倍频） |
|
(1) 适用于35KV以下各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛； |
|
(2) 无需整定和调试，开机自检后自动进入运行状态，设备维护量低； |
|
(3) 在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息； |
|
(4) 实时显示，记录铁磁谐振发生时间及相关参数（电压和频率）； |
|
(5) 可存储20种故障信息供追忆和显示； |
|
(6) 以接点闭合方式输出或语音报警输出； |
|
(7) 可以配置通信接口（RS485接口）； |
|
(8) 可以配置微型打印机可以及时打印输出故障报告（故障类型、故障时间及4种频率的电压分量） |
服务宗旨
客户满意，是我们的责任；持续改进，是我们的义务。
具体事宜
从购买之日起一年内免费维修!
一年后出现故障，根据设备安装地点及合同签订情况协商解决；
用户在订本产品时如需串行口功能或语言报警及打印功能，和电压等级，请务必注明,否则按无上述功能配置。
注：由于技术不断更新，产品规格和配置如有变化，请以实际供货说明书为准
